Lyovapor™ L-210

Specyfikacja techniczna

• Najniższa temperatura kondensatora lodu: −55 °C
• Wydajność kondensatora lodu: do 6 kg/24 h, przy całkowitej pojemności kondensatora lodu do 6 kg
• Próżnia: minimalna próżnia systemowa 0,03 mbar; regulowany zakres od 0,1 do 1 mbar
• Konfiguracje suszenia: manifoldy z 12 lub 24 przyłączami, półki nieogrzewane lub ogrzewane, opcje zamykania fiolek (stoppering) oraz konfiguracje Frontloader
• Kontrola procesu: określanie punktu końcowego na podstawie ciśnienia i/lub  temperatury, programowanie metod oraz ogrzewanie półek do 60 ±1 °C w konfiguracjach Pro

Przegląd porównawczy modeli

Lyovapor™ L-210 Basic

• manifoldy, półki nieogrzewane lub kombinacja półki z manifoldem
• Brak kontroli próżni lub zaawansowana kontrola próżni
• Opcja określenia punktu końcowego na podstawie ciśnienia
• Opcjonalny system zamykania fiolek (stoppering)

Lyovapor™ L-210 Basic Defrosting

• Takie same opcje suszenia i sterowania jak w konfiguracji Basic
• rozmrażanie kondensatora strumieniem gorącego gazu

Lyovapor™ L-210 Pro

• Zaawansowana kontrola próżni
• Ogrzewane półki z maksymalną temperaturą nastawy 60 °C
• Opcja określenia punktu końcowego na podstawie ciśnienia i / lub temperatury
• Programowanie metod oraz opcjonalny czujnik temperatury próbki
• Opcjonalny system zamykania fiolek (stoppering)

Lyovapor™ L-210 Pro Defrosting

• Takie same funkcje kontroli procesu i ogrzewania półek jak w konfiguracji Pro
• rozmrażanie kondensatora strumieniem gorącego gazu

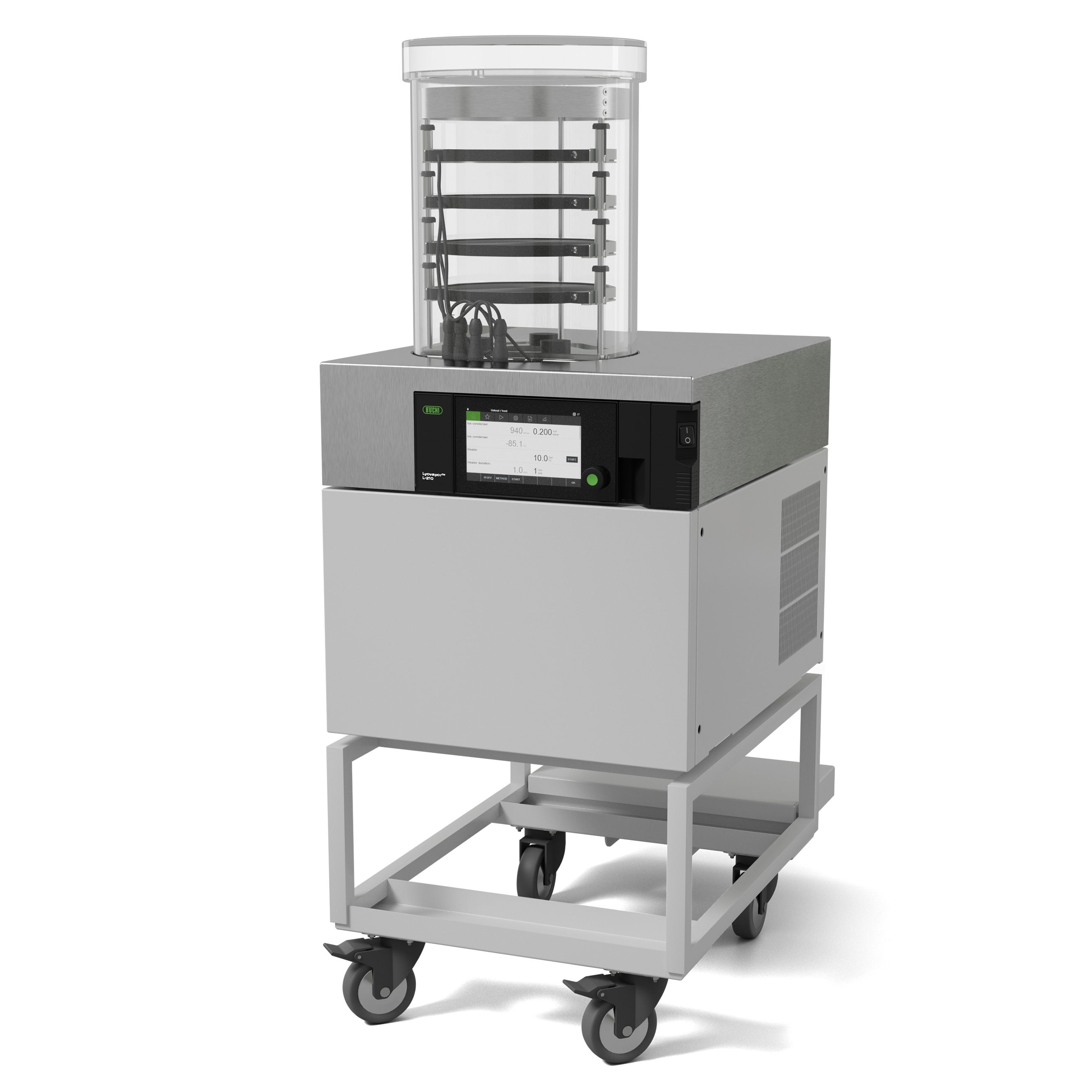

Lyovapor™ L-210 to modułowy liofilizator laboratoryjny przeznaczony do usuwania zamrożonych rozpuszczalników z próbek wrażliwych na temperaturę w warunkach próżniowych. Innowacyjny układ chłodzenia EcoStream™ umożliwia osiągnięcie temperatury kondensatora lodu wynoszącej −55 °C i wykorzystuje naturalne czynniki chłodzące o wskaźniku GWP (Global Warming Potential) równym 3. Kondensator lodu może zgromadzić do 6 kg lodu i zapewnia wydajność do 6 kg w ciągu 24 godzin, dzięki czemu system nadaje się zarówno do małych partii próbek, jak i większych wsadów zawierających wodę.

Urządzenie można skonfigurować do pracy z kolbami, fiolkami, tacami, próbkami objętościowymi oraz płytkami wielodołkowymi. Dostępne konfiguracje komór suszących obejmują manifoldy, półki, komory z półkami i manifoldem oraz otwierany od frontu moduł Frontloader. Wersje Basic i Pro oferują różne poziomy kontroli temperatury, automatyzacji procesu oraz określania punktu końcowego, umożliwiając dostosowanie systemu zarówno do rutynowej liofilizacji, jak i procesów wymagających kontrolowanego ogrzewania półek oraz programowania metod.


Wydajność kondensatora lodu i próżni

Kondensator lodu pracuje w temperaturach do −55 °C przy deklarowanym odchyleniu temperatury ±1,0 °C. Zarówno jego całkowita pojemność, jak i wydajność w ciągu 24 godzin wynoszą do 6 kg. Minimalna próżnia systemowa 0,03 mbar oraz regulowany zakres od 0,1 do 1 mbar wspierają proces sublimacji w ściśle określonych warunkach. System zazwyczaj osiąga poziom 0,1 mbar w ciągu 10 minut przy zastosowaniu odpowiedniej konfiguracji pompy próżniowej.

Technologia EcoStream™ wykorzystuje naturalne czynniki chłodzące R290, R600 i R170. Ich wskaźnik GWP wynoszący 3 ogranicza wpływ układu chłodniczego na środowisko przy zachowaniu deklarowanych parametrów pracy kondensatora lodu.

Kontrola procesu Basic i Pro

Konfiguracje Basic są przeznaczone do suszenia w kolbach lub na nieogrzewanych półkach. Opcjonalne określanie punktu końcowego na podstawie ciśnienia pomaga zidentyfikować zakończenie procesu bez konieczności opierania się wyłącznie na ustalonym czasie pracy. Liofilizator w wersji Basic może występować w konfiguracji z brakiem kontroli próżni lub zaawansowaną kontrolą próżni.

Konfiguracje Pro rozszerzają funkcjonalność o programowanie metod oraz ogrzewane półki z możliwością ustawienia temperatury do 60 °C z tolerancją ±1,0 °C. Opcjonalne czujniki temperatury próbki oraz testy różnicy ciśnienia i temperatury dostarczają dodatkowych informacji procesowych niezbędnych do określania punktów końcowych suszenia pierwotnego i wtórnego. Tryb „ochrony” próbki może zostać aktywowany, gdy zmierzona temperatura próbki przekroczy zdefiniowaną temperaturę załamania struktury.

Technologia Infinite-Control™ prezentuje kluczowe parametry procesu w formie graficznej w czasie rzeczywistym, w tym próżnię w komorze suszenia, temperaturę próbki oraz temperaturę półek, jeżeli zainstalowano odpowiednie czujniki i ogrzewane półki. W konfiguracjach Pro opcjonalne oprogramowanie Lyovapor™ wspiera monitorowanie procesu, rejestrację danych oraz generowanie raportów.

Komory suszenia i formaty próbek

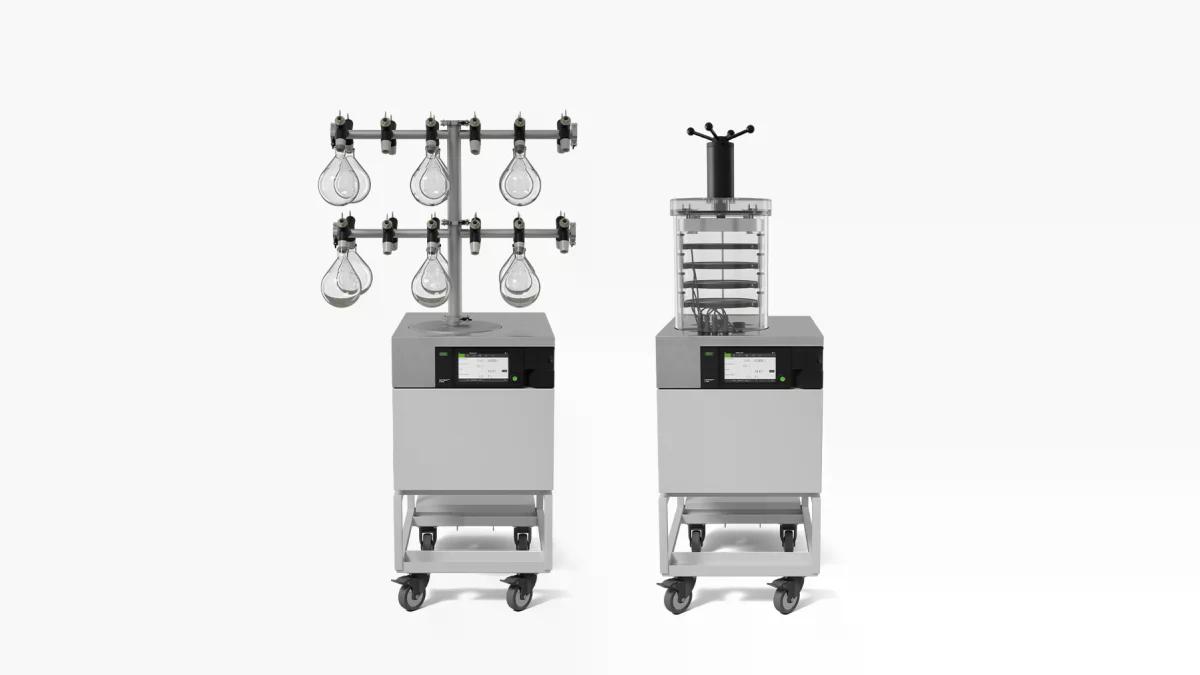

Manifoldy z 12 lub 24 przyłączami umożliwiają bezpośrednie podłączanie pojedynczych kolb, ampułek i kompatybilnych naczyń. Akrylowe komory montowane od góry mogą być wyposażone w cztery lub sześć półek, dostępnych w wersjach ogrzewanych i nieogrzewanych. W zależności od wybranej komory konfiguracje mogą również obejmować pokrywę kolektora lub pokrywę do zamykania fiolek pod próżnią.

Modułowa konstrukcja umożliwia obsługę różnych formatów komór suszących bez konieczności zmiany urządzenia bazowego. Pozwala również na rozbudowę modelu Lyovapor™ L-210 Basic do konfiguracji Pro, jeżeli przyszłe zastosowania będą wymagały ogrzewania półek, programowania metod lub rozszerzonych funkcji określania punktu końcowego.

Frontloader do dużych partii próbek

Frontloader to stalowa komora suszenia wyposażona w przednie drzwi wykonane z PMMA oraz duże półki o kwadratowym kształcie. Dostęp od frontu ułatwia załadunek i rozładunek dużych ilości próbek, szalek Petriego, tac, płytek 96-dołkowych, płytek Deepwell oraz opakowań typu blister. Przy wysokości urządzenia wynoszącej 1,45 m w konfiguracji z wózkiem próbki znajdują się na wygodnej wysokości roboczej, co zapewnia komfortową i ergonomiczną obsługę.

Dostępne są dwie konfiguracje Frontloadera:

• Frontloader ogrzewany: od 4 do 6 ogrzewanych półek przeznaczonych do współpracy z konfiguracjami Lyovapor™ L-210 Pro
• Frontloader nieogrzewany: od 4 do 12 nieogrzewanych półek dla konfiguracji Basic lub Pro

Frontloader rozszerza możliwości modelu L-210 od klasycznych układów z załadunkiem od góry do zastosowań wsadowych wymagających większej powierzchni półek lub łatwiejszej obsługi szerokich nośników próbek.

Odszranianie i opcje instalacji

Odszranianie gorącym gazem jest dostępne w konfiguracjach Defrosting i przyspiesza topnienie lodu zgromadzonego na kondensatorze lodu po zakończeniu procesu. Urządzenie podstawowe można zainstalować na stole laboratoryjnym lub na opcjonalnym wózku.

Przewodnik wyboru modelu

Wybierz Lyovapor™ L-210 Basic do rutynowej liofilizacji w kolbach, tacach lub na półkach nieogrzewanych, gdy kontrola temperatury półek i programowane metody suszenia nie są wymagane. Wybierz zaawansowaną kontrolę próżni, jeśli proces wymaga regulowanego ciśnienia w komorze.

Wybierz Lyovapor™ L-210 Pro, gdy proces wymaga dostarczania ciepła poprzez kontrolowane ogrzewanie półek, programowania metod, monitorowania temperatury próbki lub określania punktu końcowego na podstawie ciśnienia i temperatury. Konfiguracja Pro jest również wymagana dla Frontloadera wyposażonego w ogrzewane półki.

Wybierz konfigurację Defrosting, jeśli odszranianie gorącym gazem jest wymagane w celu skrócenia czasu topnienia lodu na kondensatorze lodu po zakończeniu procesu. W przypadku dużych objętości próbek, szerokich nośników lub płytek Deepwell zalecany jest Frontloader z odpowiednim typem i liczbą półek zgodnie z wymaganiami dotyczącymi kontroli temperatury i pojemności wsadu.

Zastosowania

• Suszenie i stabilizacja materiałów biologicznie aktywnych, w tym peptydów, białek, bakterii, wirusów, hormonów, enzymów, przeciwciał i surowicy
• Badania farmaceutyczne, opracowywanie formulacji oraz procesy kontroli jakości, w tym suszenie w końcowych opakowaniach
• Delikatne suszenie substancji organicznych i nieorganicznych na potrzeby badań chemicznych i kontroli jakości
• Przygotowanie i stabilizacja próbek środowiskowych oraz patologicznych do analiz lub przechowywania
• Suszenie żywności, napojów, produktów mlecznych i naturalnych ekstraktów przy zachowaniu składników wrażliwych na temperaturę
• Suszenie niewielkich ilości próbek w płytkach mikrotitracyjnych i małych kolbach, próbek objętościowych w tacach oraz większych partii w płytkach 96‑dołkowych i Deepwell

Dodatkowe dane techniczne

• Wymiary bez przystawki suszącej (szer. × gł. × wys.): 503 × 645 × 510 mm
• Masa: 65,6 kg dla Basic; 67,4 kg dla Pro
• Minimalna przestrzeń montażowa: 300 mm z każdej strony
• Zasilanie: 200 do 240 VAC ±10%, 50/60 Hz
• Znamionowy pobór mocy: 1300 VA dla Basic; 1800 VA dla Pro
• Stopień ochrony: IP20
• Poziom hałasu bez pompy próżniowej: < 60 dB(A)
• Warunki pracy: użytkowanie wewnątrz pomieszczeń w temperaturze od 5 do 30 °C, na wysokości do 2000 m n.p.m. oraz przy maksymalnej wilgotności względnej wynoszącej 80% w temperaturach do 30 °C.
